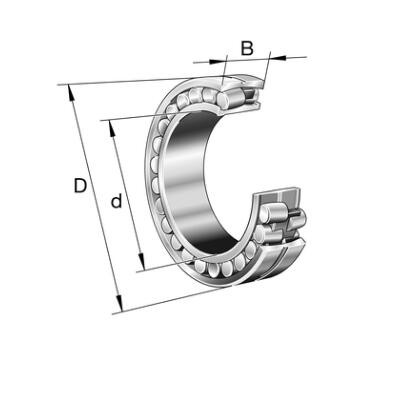

232/500-BEA-XL-K-MB1-pallomainen rullalaakeri

Päämitat ja suorituskykytiedot

d	500 mm	Poran halkaisija
D	920 mm	Ulkohalkaisija
B	336 mm	Leveys
Cr	11,300,000 N	Dynaaminen peruskuormitus, radiaalinen
C0r	18,000,000 N	Staattinen peruskuormitus, radiaalinen
Cur	1,140,000 N	Väsymiskuormitusraja, radiaalinen
nG	610 1/min	Nopeutta rajoittava
nϑr	260 1/min	Referenssinopeus
≈m	970 kg	Paino

Asennusmitat

dmin	532 mm	Vähimmäishalkaisija akselin olkapää
Da max	888 mm	Kotelon olakkeen suurin halkaisija
ra max	6 mm	Suurin syvennyksen säde

Mitat

rmin	7,5 mm	Viisteen vähimmäismitta
D1	775 mm	Poran halkaisija ulkorengas
ds	12,5 mm	Halkaisijaltaan voiteluaukko
ns	23,5 mm	Voiteluuran leveys

Lämpötila-alue

Tmin	-30 astetta	Käyttölämpötila min.
Tmax	200 astetta	Käyttölämpötila max.

Laskentatekijät

e	0.37	Fa/Fr:n raja-arvo diff. Tekijöiden X ja Y arvot
Y1	1.83	Dynaaminen aksiaalinen kuormituskerroin
Y2	2.72	Dynaaminen aksiaalinen kuormituskerroin
Y0	1.79	Staattinen aksiaalinen kuormituskerroin



Pallomaiset rullalaakerit on suunniteltu kestämään raskaita säteittäisiä ja aksiaalisia kuormituksia, myös kohdistusvirheissä ja akselin taipumisessa. Näissä laakereissa on pallomainen ulompi rata ja kaksi riviä piippumaisia ​​rullia, jotka mahdollistavat ulomman ja sisemmän renkaan välisen kulmavirheen. Tämä ominaisuus tekee niistä ihanteellisia sovelluksiin, joissa akselin taipuma tai asennusvirheet ovat yleisiä. Lisäksi niiden vankka rakenne takaa pitkän käyttöiän myös voimakkaissa tärinä- tai iskukuormissa. Parannetut voitelukanavat ja tiivisteet edistyneissä malleissa vähentävät entisestään kitkaa ja kulumista.

Nämä laakerit tarjoavat useita etuja, mikä tekee niistä monipuolisia ja luotettavia erilaisissa sovelluksissa. Niiden suunnittelun ansiosta ne pystyvät käsittelemään merkittäviä kuormia ja säilyttämään suorituskyvyn ankarissa ympäristöissä, mikä vähentää huolto- ja seisonta-aikoja. Parannetut rakenteet johtavat myös alhaisempiin käyttölämpötiloihin ja pidentäen rasvan käyttöikää, mikä parantaa yleistä tehokkuutta. Pitkän käyttöiän ja vähäisten huoltotarpeiden yhdistelmä tekee pallomaisista rullalaakereista kustannustehokkaan valinnan monille teollisuudenaloille.

Pallomaisia ​​rullalaakereita käytetään laajalti teollisuuskoneissa, erityisesti kaivos-, rakennus- ja materiaalinkäsittelylaitteissa, joissa suuria kuormituksia ja kohdistusvirheitä esiintyy. Ne ovat välttämättömiä myös voimantuotantolaitteissa, kuten tuuliturbiineissa, jotka vaativat kestäviä ja luotettavia laakeriratkaisuja. Autoteollisuudessa näitä laakereita hyödynnetään raskaissa ajoneuvoissa ja kuorma-autoissa, joissa kestävyys ja kantavuus ovat tärkeitä. Lisäksi ne sopivat ihanteellisesti massa- ja paperiteollisuuden paperitehtaille, joissa niiden on kestettävä raskaita kuormia ja ankaria käyttöolosuhteita.

Yhteenvetona voidaan todeta, että pallomaiset rullalaakerit ovat välttämättömiä komponentteja eri teollisuudenaloilla ainutlaatuisen suunnittelunsa ja suorituskykynsä vuoksi. Niiden kyky käsitellä raskaita kuormia, ottaa huomioon kohdistusvirheitä ja toimia luotettavasti vaativissa ympäristöissä varmistaa, että niillä on ratkaiseva rooli laitteiden käyttöiän pidentämisessä ja tehokkaan toiminnan ylläpitämisessä.

EI.	d	D	B
23264-BEA-XL-K-MB1-C3	320	580	208
239/900-MB-C3	900	1180	206
239/900-K-MB	900	1180	206
239/900- Mt	900	1180	206
239/900-K-MB-C3	900	1180	206
24080-BEA-XL-MB1-C2	400	600	200
23180-BEA-XL-2RSR-MB1	400	650	200
23180-BEA-XL-K-2RSR-MB1	400	650	200
248/950- Mt	950	1150	200
23180-BEA-XL-MB1-C2	400	650	200
230/600-BEA-XL-MB1-H151B	600	870	200
24084-BEA-XL-MB1	420	620	200
24084-BEA-XL-MB1-C3	420	620	200
24160-BE-XL	300	500	200
24160-BE-XL-C2	300	500	200
24160-BE-XL-C3	300	500	200
24160-BE-XL-C4	300	500	200
24160-BE-XL-K30	300	500	200
24160-BE-XL-K30-C3	300	500	200
24160-BE-XL-K30-C4	300	500	200
